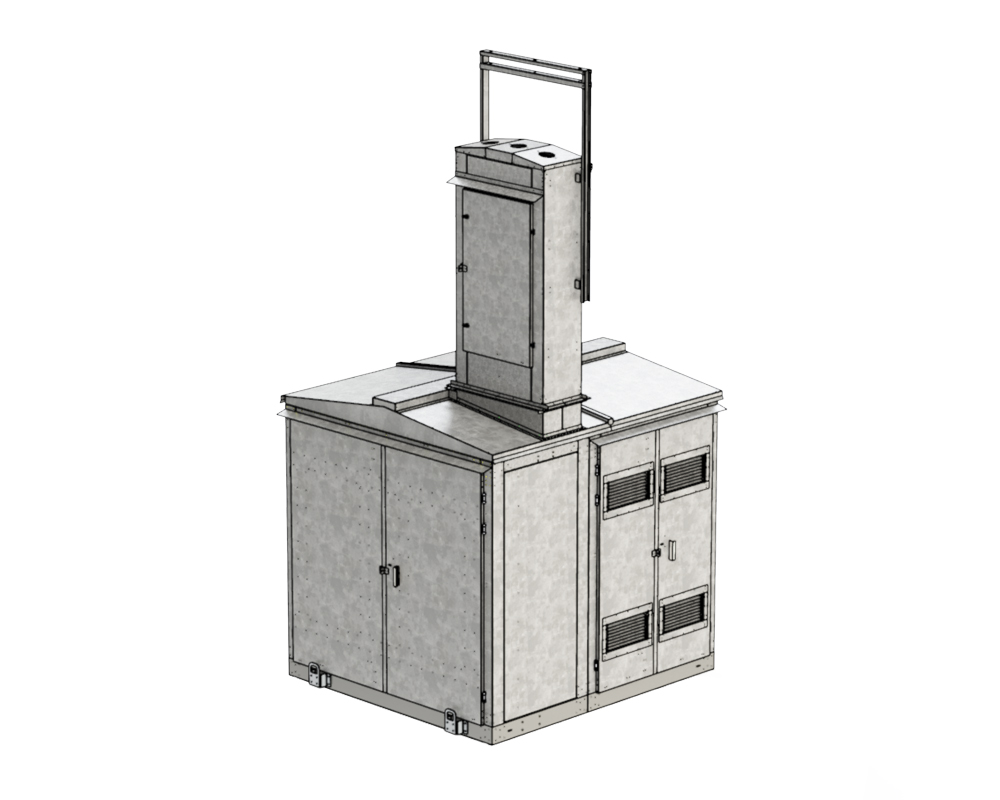

Корпус КТПН-Т-ВК мощностью 25-100кВА с КА

Корпус КТПН-Т-ВК мощностью 25-100кВА с КА
Арт. 01.041
Корпус КТПН оцинкованный сборный однотрансформаторный, тупикового типа, под трансформаторы мощностью 25…100кВА, исполнение ввода на стороне ВН - воздух, на стороне НН - кабель.
Исполнение
Тупиковая с К.А. на стороне ВН
Мощность кВА
25-100 кВА
Исполнение по типу ввода 10 (6) кВ
Воздушное
Исполнение по типу ввода 0,4 кВ
Кабельное
246 400 ₽
Стоимость с учетом НДС
Товар добавлен в корзину

Унифицированный оцинкованный корпус КТПН предназначен для сборки готового изделия – комплектной трансформаторной подстанции киоскового типа, мощностью от 25 до 1000 кВА, проходного и тупикового типа, с кабельными и воздушными вводами в отсеках РУ-10(6) кВ и РУ-0,4 кВ.

Корпус КТПН состоит из основания, выполненного из х/к листового проката толщиной 3,0мм. На основание устанавливается каркас, выполненный из оцинкованного листового проката толщиной 2,0мм. Соединение каркаса с основанием – болтовое. В проемы каркаса устанавливаются наружные панели из оцинкованной стали 1,5мм. Соединение деталей каркаса и панелей выполнено на вытяжных заклепках.

Внутри корпуса устанавливаются панели и профили, которые в свою очередь формируют отсеки РУВН, РУНН и трансформаторный отсек. Из различных планок, реек и профилей внутри отсеков формируются места для установки высоковольтного и низковольтного оборудования.

Внутренние двери отсеков и наружные ворота выполнены из оцинкованной листовой стали толщиной 1,5мм. Фурнитура пр-ва компании OSKAR (Турция). В воротах трансформаторного отсека установлены жалюзийные решетки для обеспечения естественной вентиляции силового трансформатора. На воротах устанавливаются врезные замки 3В8-4С/13 с 2-мя ригелями

Крыша двухскатная выполненная из оцинкованной листовой стали толщиной 1,5мм. В конструкции крыши предусмотрены свесы препятствующие попаданию воды на наружные стены корпуса КТПН.

В основании корпуса предусмотрены съемные подъемные петли. Корпус КТПН может быть окрашен методом порошкового напыления.

Условия эксплуатации:
  • установка – снаружи помещений;
  • высота над уровнем моря – до 1000 м;
  • температура окружающего воздуха – от -40 °С до +40 °С;
  • климатическое исполнение У по ГОСТ 15150-69;
  • категории размещения 1 по ГОСТ 15543.1-89;
  • окружающая среда - типа II по ГОСТ 15150-69;
  • ветровой район I-V (СНиП 2.01.07-85);
  • снеговой район I-V (СНиП 2.01.07-85);
  • гололедный район I-V (СНиП 2.01.07-85);
  • Степень защиты оболочки по ГОСТ 14254-80 – IP23.
