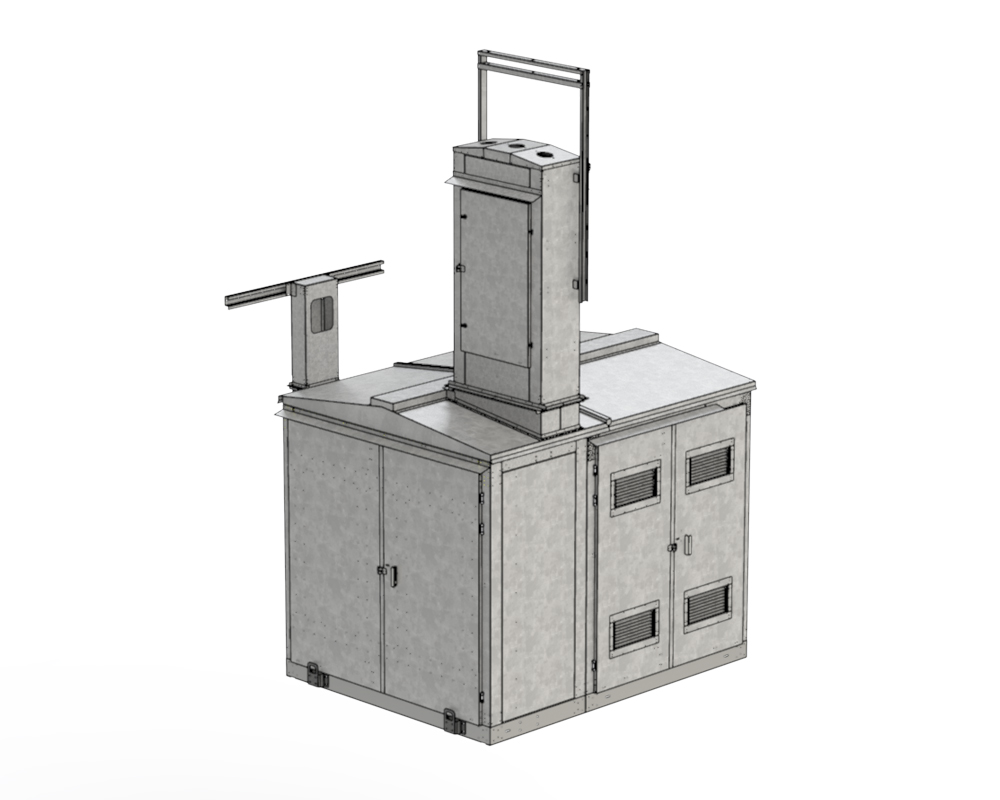

Корпус КТПН-Т-ВВ мощностью 400-630кВА с КА

Унифицированный оцинкованный корпус КТПН предназначен для сборки готового изделия – комплектной трансформаторной подстанции киоскового типа, мощностью от 25 до 1000 кВА, проходного и тупикового типа, с кабельными и воздушными вводами в отсеках РУ-10(6) кВ и РУ-0,4 кВ.

Корпус КТПН состоит из основания, выполненного из х/к листового проката толщиной 3,0мм. На основание устанавливается каркас, выполненный из оцинкованного листового проката толщиной 2,0мм. Соединение каркаса с основанием – болтовое. В проемы каркаса устанавливаются наружные панели из оцинкованной стали 1,5мм. Соединение деталей каркаса и панелей выполнено на вытяжных заклепках.

Внутри корпуса устанавливаются панели и профили, которые в свою очередь формируют отсеки РУВН, РУНН и трансформаторный отсек. Из различных планок, реек и профилей внутри отсеков формируются места для установки высоковольтного и низковольтного оборудования.

Внутренние двери отсеков и наружные ворота выполнены из оцинкованной листовой стали толщиной 1,5мм. Фурнитура пр-ва компании OSKAR (Турция). В воротах трансформаторного отсека установлены жалюзийные решетки для обеспечения естественной вентиляции силового трансформатора. На воротах устанавливаются врезные замки 3В8-4С/13 с 2-мя ригелями

Крыша двухскатная выполненная из оцинкованной листовой стали толщиной 1,5мм. В конструкции крыши предусмотрены свесы препятствующие попаданию воды на наружные стены корпуса КТПН.

В основании корпуса предусмотрены съемные подъемные петли. Корпус КТПН может быть окрашен методом порошкового напыления.
